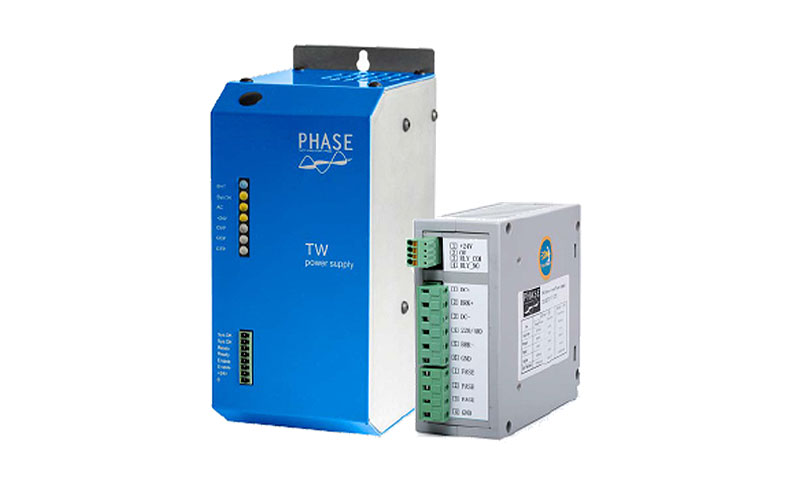

Module d’alimentation PSU

Produits standard

Accessoires pour moteurs TW et TWX

Les modules d’alimentations TW-PSU permettent d’alimenter les systèmes équipés de nos moteurs avec variateur intégré de la gamme TW et TWX.

Ces modules intègrent le circuit de précharge et un circuit de freinage. Ils permettrent d’alimenter en courant continu (310 Vdc ou 540 Vdc) les moteurs TW.

Alimentation principale

Alimentation triphasée ou monophasée

Protection

Désaturation du freinage, surtension, surintensité et surtempérature

Power Supply (PSU) Size 1

	PX1.001.4
Main Power	220VAc Single Phase	220Vac Three Phase	380Vac Three Phase
Rated Output Voltage	310Vdc		560Vdc
Rated Output Power	500W	700W	1.2kW
Peak Output Power	2kW	2.8kW	4.8kW
Clamping Voltage Value	375Vdc		750Vdc
Recommended Braking Resistor	70Ω		100Ω
Recommended Braking Resistor	100W		300W
Auxiliary Power Supply	24Vdc / 0.2A
Max. Working Temperature	40°C

Power Supply (PSU) Size 2

	PX1.010.2		PX1.015.4
Main Power	220VAc Single Phase	220Vac Three Phase	380Vac Three Phase
Rated Output Voltage	310Vdc		560Vdc
Rated Output Power	4kW	8kW	15kW
Peak Output Power	5.5kW	16kW	30kW
Clamping Voltage Value	375Vdc		750Vdc
Overload Current	>15A	>27A	>27A
Brake Voltage	400Vdc		800Vdc
Recommended Braking Resistor	20Ω		20Ω
Recommended Braking Resistor	1000W		1000W
Auxiliary Power Supply	24V , 2A		24V , 2A
