U3 Refroidissement par eau

Produits standard

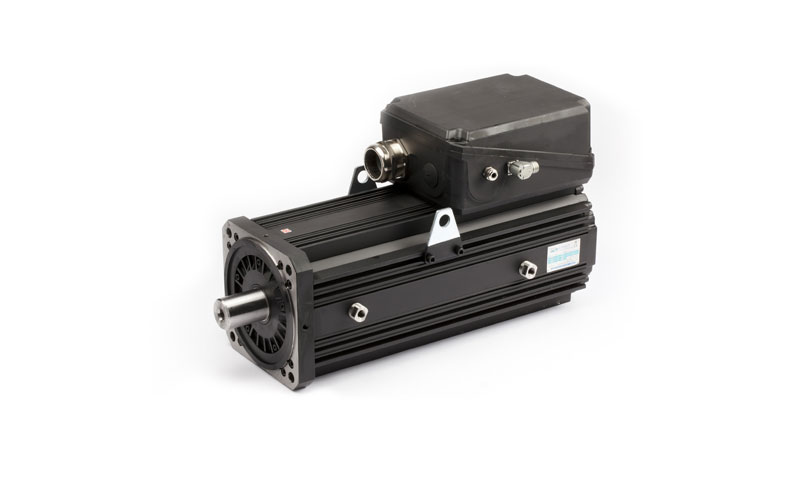

Servomoteur refroidi par eau

Servomoteurs refroidis par eau à haute dynamique Couple S1 de 13,1 Nm à 1540 Nm

La série de servomoteurs haute performance ULTRACT 3, produite dans la nouvelle usine de Phase Motion Control spécialisée dans les servomoteurs haute performance, est basée sur la dernière génération d’aimants à terres rares et intègre la technologie brevetée d’assemblage des aimants de surface de Phase, qui confère aux moteurs la plus haute densité de couple.

COMMENT CHOISIR LE BON MOTEUR

OUTIL DE CONCEPTION PRÉLIMINAIRE DU MOTEUR

CONFIGURATEUR U3

Overview

S1 torque from 13,1 Nm up to 1540 Nm

Hardware configuration

Model	Motor type	Flange [mm]	Ext. Shaft Ø x L [mm]	Total Length [mm]	Total Length with brake or inertia [mm]	Stall Torque [Nm]	Vitesse Nominale [rpm]	Couple Nominal [Nm]	Rated Current [A]
U305W	06	115	24x50	239	272	13,3	3000	13,1	8,35
	06	115	24x50	239	272	13,3	5000	12,9	13
	09	115	24x50	283	316	21,2	3000	20,9	14,1
	09	115	24x50	283	316	21,2	5000	20,6	21,5
	12	115	24x50	327	360	29,1	3000	28,7	19
	12	115	24x50	327	360	29,1	5000	28,3	30,4
U307W	20	145	28x60	258	308	35	2000	33	15,7
							3000	30	20
							4000	29,5	24
	30	145	32x80	308	358	58	2000	55	26,6
							3000	53	35
							4000	52	47,5
	40	145	32x80	359	409	80	2000	77	38,2
							3000	70	51,6
							4000	68	68,3
U310W	04	210	42x82	255	320	55	1000	54	12,8
							2000	53	25
							3000	53	34,2
	07	210	42x82	327	329	110	1000	109	27,7
							2000	108	49,7
							3000	108	66
	10	210	42x82	399	464	165	1000	164	39
							2000	163	77,5
							3000	160	109
	13	210	42x82	471	536	220	1000	219	48,9
							2000	219	94,5
							3000	219	125
U313W	10	280	48k6x110	332	412	180	1000	179	41
							2000	178	77
							3000	175	120
	20	280	48k6x110	439	519	360	1000	357	79
							2000	353	157
							3000	348	238
	30	280	60m6x140	546	536	540	1000	539	128
							2000	530	250
							3000	520	315
	40	280	60m6x140	653	733	720	1000	715	153
							2000	710	315
							3000	700	402
U318W	35	360	60x140	515	-	550	1000	500	88
	35	360	60x140	515	-	550	2000	497	175
	70	360	80x170	707	-	1100	1000	1000	176
	70	360	80x170	707	-	1100	2000	980	345
	100	360	80x170	835	-	1600	1000	1540	305
	100	360	80x170	835	-	1600	2000	1480	588
