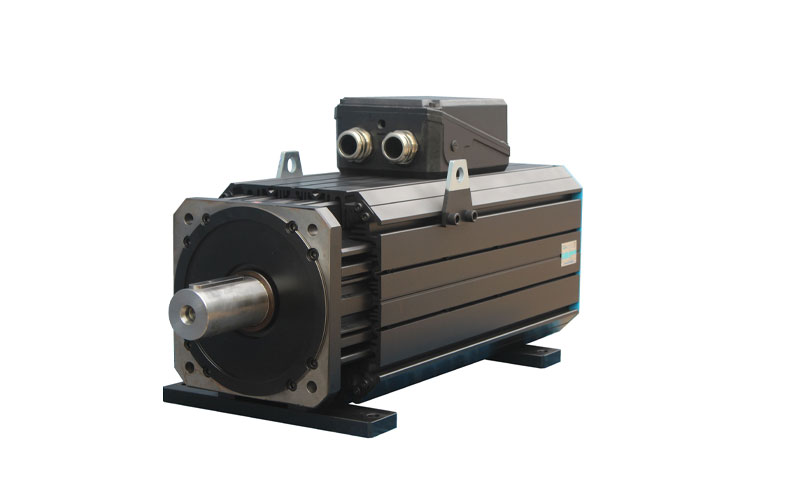

Servomoteur refroidi par ventilation forcée

Servomoteurs à haute dynamique refroidis par ventilateur Couple S1 de 28 Nm à 900 Nm

La série de servomoteurs haute performance ULTRACT 3, produite dans la nouvelle usine de Phase Motion Control spécialisée dans les servomoteurs haute performance, est basée sur la dernière génération d’aimants à terres rares et intègre la technologie brevetée d’assemblage des aimants de surface de Phase, qui confère aux moteurs la plus haute densité de couple.

COMMENT CHOISIR LE BON MOTEUR

OUTIL DE CONCEPTION PRÉLIMINAIRE DU MOTEUR

CONFIGURATEUR U3

Overview

Couple S1 de 28 Nm à 900 Nm

Hardware configuration

Model	Motor type	Flange [mm]	Ext. Shaft Ø x L [mm]	Total Length [mm]	Total Length with brake or inertia [mm]	Stall Torque [Nm]	Vitesse Nominale [rpm]	Couple Nominal [Nm]	Rated Current [A]
U307F	20	165	24x50	356	406	30	2000	28	11,8
							3000	26,5	15,6
							4000	24,5	19,8
	30	165	28x60	406	456	46	2000	42,5	17,4
							3000	41,6	23,7
							4000	37	28,5
	40	165	32x60	456	506	62	2000	57,5	25,2
							3000	55	32,2
							4000	51	38,5
U310F	4	224	42x82	399	404	45	1000	42	10,3
							2000	42	17
							3000	38	22,3
	7	224	42x82	411	476	90	1000	74	18,3
							2000	72	33
							3000	70	48
	10	224	42x82	483	548	130	1000	100	22,5
							2000	97	42,5
							3000	95	58,6
	13	224	42x82	555	620	170	1000	149	34,5
							2000	142	61
							3000	135	82
U313F	0	292	48k6x110	460	540	150	1000	145	31
							2000	135	57
							3000	130	82
	20	292	48k6x110	567	647	280	1000	270	59
							2000	260	127
							3000	240	156
	30	292	55m6x140	674	654	410	1000	400	87
							2000	380	165
							3000	350	228
	40	292	55m6x140	781	861	540	1000	510	124
							2000	480	235
							3000	460	299
U318F	35	400	60x140	700	-	500	1000	520	92
	35	400	60x140	700	-	500	2000	420	148
	70	400	80x170	892	-	1000	1000	890	157
	70	400	80x170	892	-	1000	2000	790	278
	100	400	80x170	1020	-	1270	1000	1150	228
	100	400	80x170	1020	-	1270	2000	900	n.a.
